DataMan 290, 390에서 SBG(코드 검증 기능) 사용하는 방법

DataMan 290(또는 390)에서 코드 검증 기능(SBG)을 사용하려면 어떻게 해야 하나요?

Answer

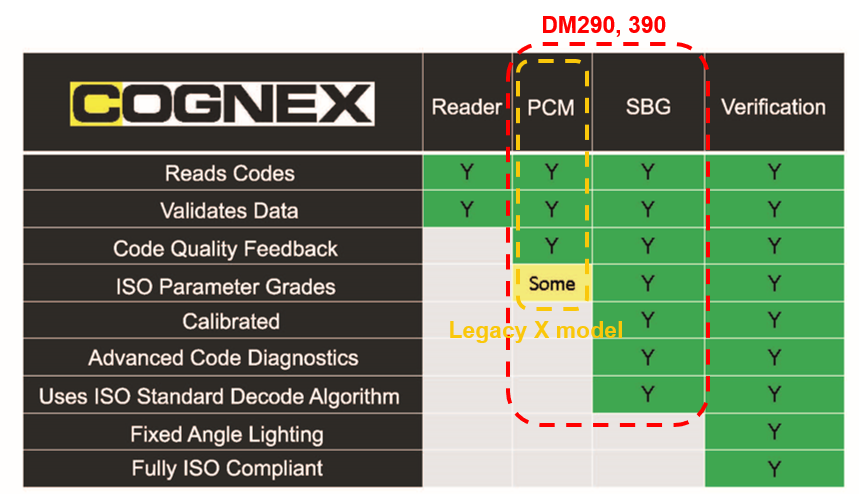

DataMan 290, 390 시리즈는 ISO Standard를 따르는 SBG를 사용할 수 있습니다.

SBG는 기존 DM series의 X 모델에 적용되어 있던 PCM과 다른 기능입니다. PCM보다 코드 검증 신뢰도가 높습니다. 그 이유는,

1. Calibrated : Calibration card를 사용하여, DM290, 390이 코드 검증에 적합한지 검증할 수 있습니다.
2. ISO Standard Decode Algorithm : ISO standard에서 정의한 디코딩 알고리즘을 사용하여 코드를 검증합니다.

** 단, SBG는 DM290, 390의 조명을 사용하기 때문에 ISO standard에서 권장한 조명 사양을 따르지 않습니다. 이 것이 Verifier 제품과의 유일한 차이점 입니다.

SBG는 Dataman Setup Tool에서 사용할 수 있습니다.

SBG를 사용하기 위해서 Calibration card가 필요합니다. (별도 판매)

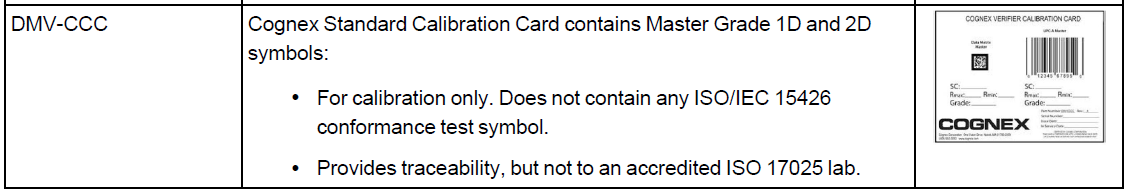

• 제품명 : DMV-CCC

SBG 활성화 및 Calibration하기 :

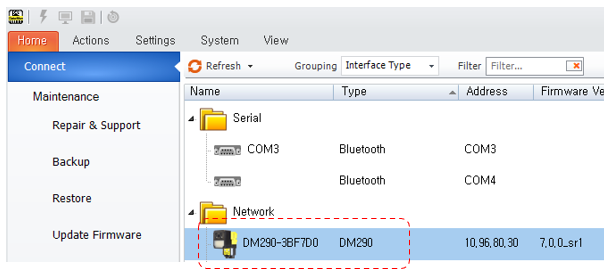

1. Dataman Setup Tool – 나의 DM290(또는 390) 접속

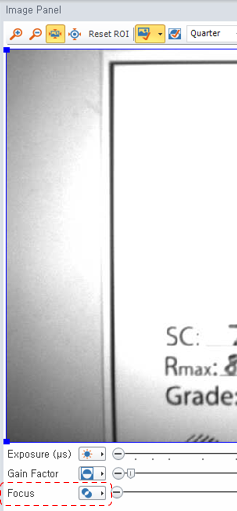

2. Dataman Setup Tool에서 DataMan 290(또는 390)의 초점 조정(Image Panel)



3. 우측 상단의 “Action” menu à “Verification” 활성화

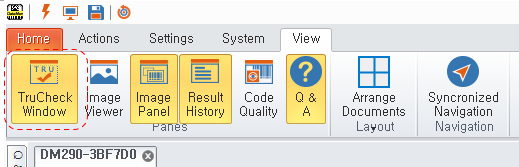

4. 우측 상단의 “View” menu à “TruCheck Window” 활성화

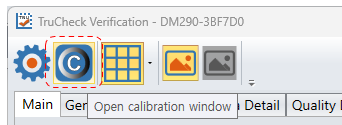

5. TruCheck Verification 프로그램 구동 확인 후, 우측 상단의 “Open calibration window” 아이콘 클릭

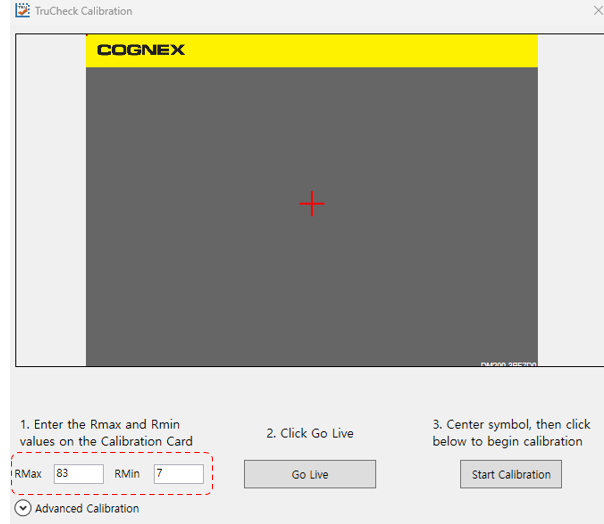

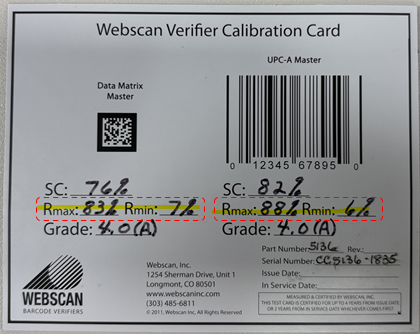

6. Calibration card의 Rmax, Rmin값을 확인한 후, TruCheck Calibration의 1번 항목에 입력

   • Data Matrix Master 코드, UPC-A Master 코드 둘 중 하나를 선택하여 입력

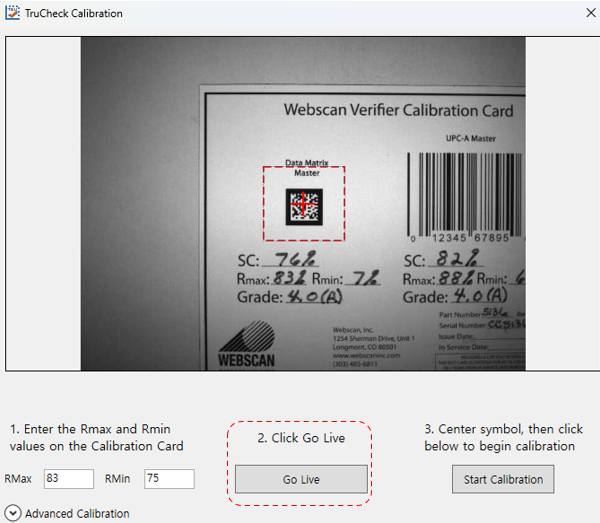

7. Go Live 버튼 클릭 후, Calibration 카드의 코드를 ROI 영역 안으로 이동

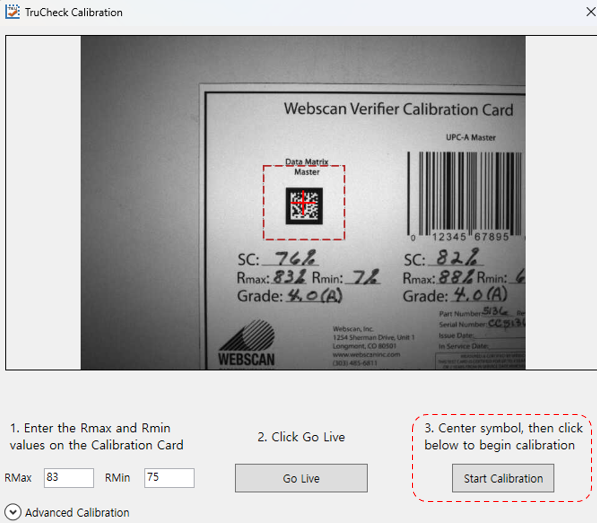

8. “Start Calibration” 버튼 클릭(Calibration 작업 시작)



9. Calibration Status 내용 확인(Calibration complete) 후 “Yes” 버튼 클릭 à Calibration 완료



   • 만약 Calibration을 실패했다면, 점검 사항을 확인한 후, 다시 시도해주세요.

Calibration code 검증하기 :

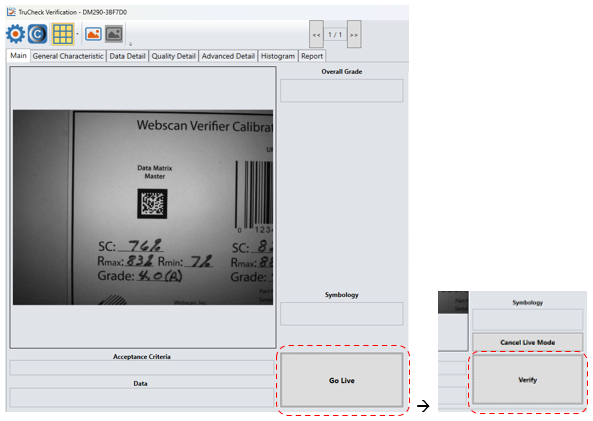

1. “Live” 버튼 클릭 후, “Verify” 버튼 클릭

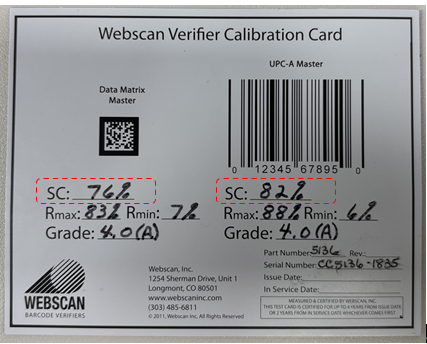

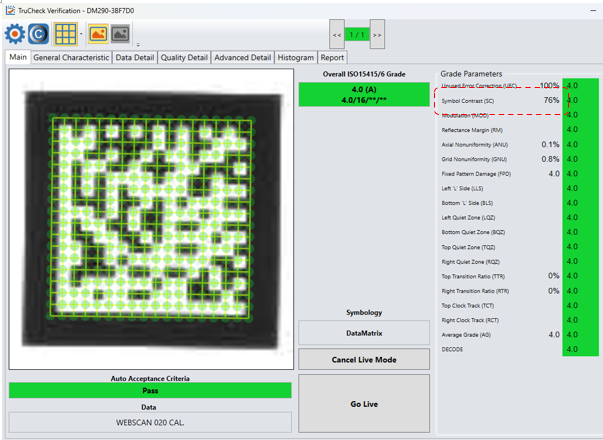

2. Code Grade 확인하기 à Symbol Contrast(SC) 값과 Calibration card의 SC 값 비교하기
   • SC값이 상이할 경우, Calibration 작업 다시 수행하십시오. 만약, Calibration card의 유효기간이 지난 경우, 유효기간 내 Calibration card로 다시 시도하십시오.
